Zidna metalna električna razvodna kutija
Napravljeno za stvarna radna mjesta. Ne samo stranice kataloga.
Vaši kablovi su već u ležištu. Vaš zid je beton. Vaša vremenska linija je juče. Ovo je kućište koje zapravo odgovara zidu, odgovara poslužavniku i isporučuje se spremno za prekid.
📐 Otpremite svoj zidni izgled - nacrtajte za 8 sati
📦 Zatražite kutiju za uzorke
⚡ Skupna ponuda za 50+ jedinica
Problem: većina "standardnih" kutija nije napravljena za stvarnu instalaciju
Ako ste upravljali projektom električne instalacije, znate koji je jaz izmeđušta katalog obećavaišta sajt zahteva:
| Catalog Promise | Stvarnost radnog mjesta |
|---|---|
| "Univerzalna montaža" | Betonska sidra se ne slažu. Kutija stoji krivo. |
| "Standardni kablovski ulaz" | Vaš nosač kablova završava 50 mm iznad kutije. Sada sečete metal na licu mesta. |
| "odgovarajuća ventilacija" | Panel je vruć jer su otvori za ventilaciju okrenuti prema zidu. |
| "IP ocijenjeno" | Zaptivka ispada pri trećem otvaranju vrata. |
| "DIN šina uključena" | Jedna šina, fiksna pozicija, a vaše komponente ne odgovaraju dubini. |
Svaki od ovih "malih" izdanja košta sate. Na komercijalnom opremi od 200 jedinica, to jenije kašnjenje - to je ubica margine.
Razlika QHECO: Dizajniran za instalaciju, a ne samo za proizvodnju
Ove zidne metalne razvodne kutije dizajniramo unazad -počevši od betonskog zida i nosača kablova, pa prema unutra do komponenti.
1. Arhitektura za montažu na zid
Vaša otpremljena fotografija pokazuje upravo ono što rješavamo: kutija montirana u ravni s betonskim zidom, sa nosačem kablova koji ide iznad.
Vanjske montažne papučice s prorezimana 4 ugla - horizontalno ili vertikalno podešavanje ±15 mm. Čak i ako su vam betonska sidra malo pomaknuta, kutija i dalje stoji pravougaono.
Uvučena zadnja ploča- leži 10 mm od površine zida, sprečavajući zadržavanje vlage i omogućavajući cevovodu da prođe iza njega ako je potrebno.
Opcija za ugradnju- za gotove unutrašnje prostore gdje su izbočine bitne.
2. Integracija nosača kablova i vodova
Kutija na vašoj fotografiji nalazi se direktno ispod nosača kablova. To nije slučajno – tako su ožičene moderne zgrade.
Ploče za žlijezde na vrhuunaprijed izbušeni kako bi odgovarali standardnim širinama nosača kablova (50 mm, 100 mm, 150 mm)
Zone bez nokautagde ne želite rupe; čvrst metal tamo gde to radiš
Unutrašnji nosači kablova- dolazni kablovi se spuštaju i završavaju bez prelaska preko sabirnica pod naponom
Bočne otvore za ventilacijupostavljeno ispod linije tacne - protok vazduha bez prodora vode odozgo
3. Upravljanje toplinom koje zapravo funkcionira
Prorezi za ventilaciju na bočnim zidovima (vidljivi na vašoj fotografiji) su precizno utisnutilamele okrenute prema dolje- vazduh ulazi, voda curi. u kombinaciji sa:
Efekat unutrašnjeg dimnjakadizajn: vrući zrak se diže i izlazi kroz gornje ventilacijske otvore (opcionalno)
Vodiči za razmak komponentilaserski urezan na montažnoj ploči - nema više nagađanja da li zazori vaših prekidača zadovoljavaju kod
Opcioni izrez za ventilatorsa IP55 filter ventilatorom za instalacije velike gustine
4. Vrata i pristup koji prežive svakodnevnu upotrebu
Skrivena šarkasa otvaranjem od 120 stepeni - ne hvata se za kablove koji prolaze

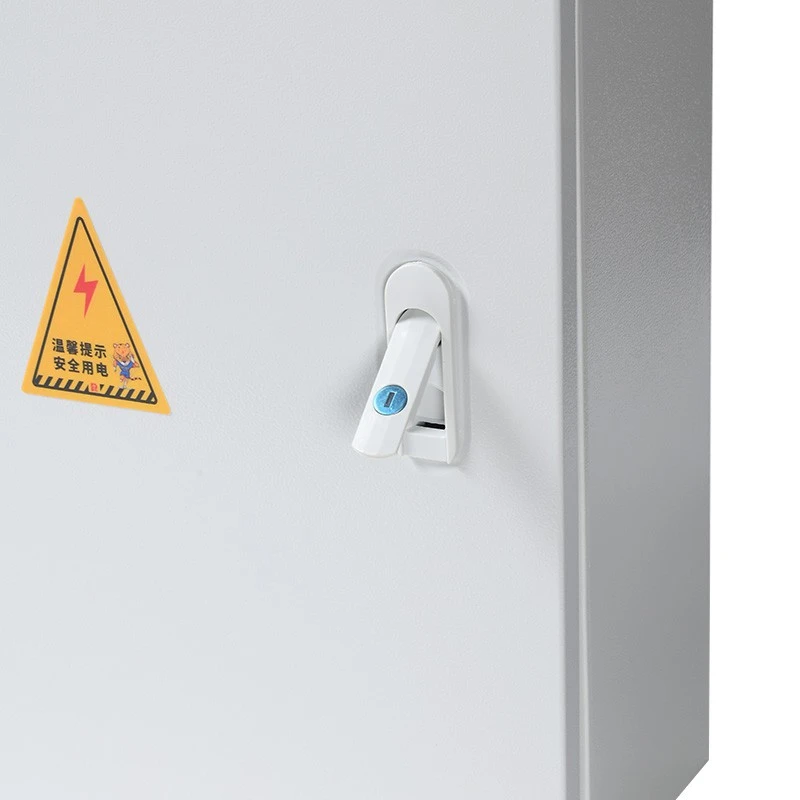

Bregasta brava za četvrtinu okretasa setom sa 2 ključa; nadogradite na katanac za postavljanje na otvorenom
Kontinuirana PU zaptivkapričvršćen za okvir vrata, a ne za tijelo - tako da ne ispadne kada se vrata skinu radi ožičenja
Opcioni prozirni prozorza vidljivost mjerača ili indikatora bez otvaranja kućišta

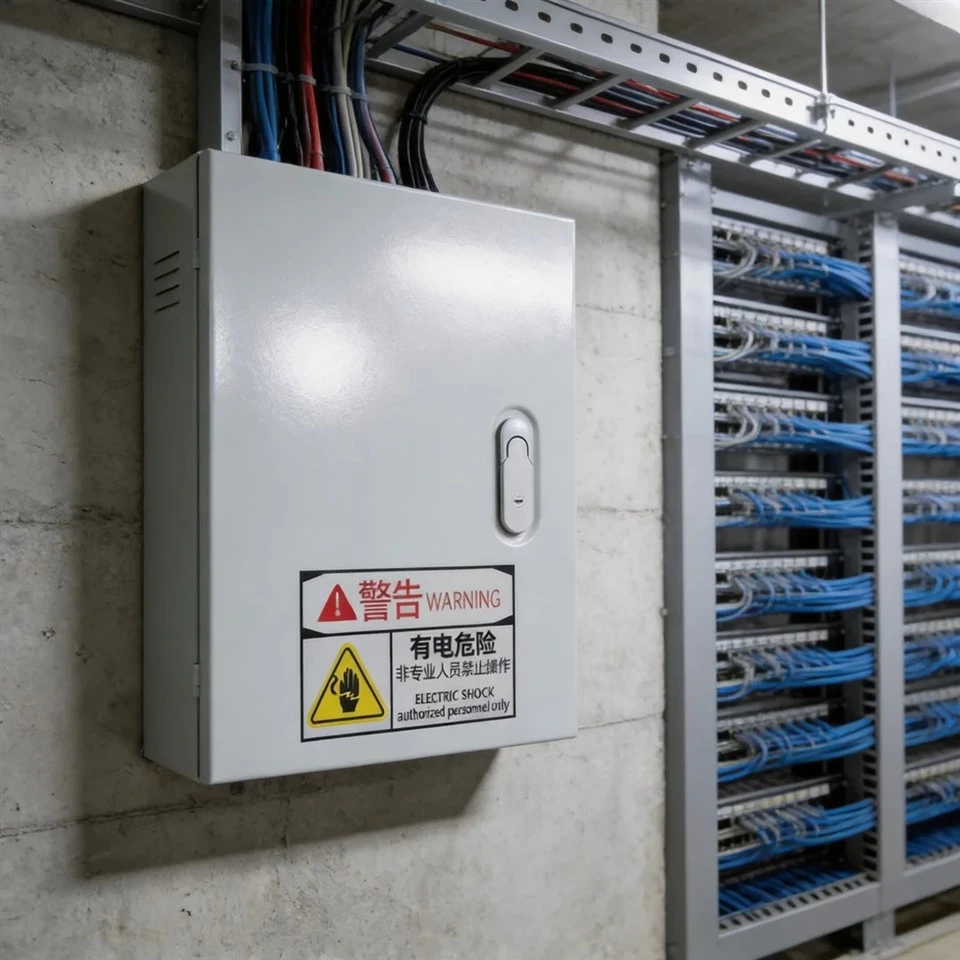

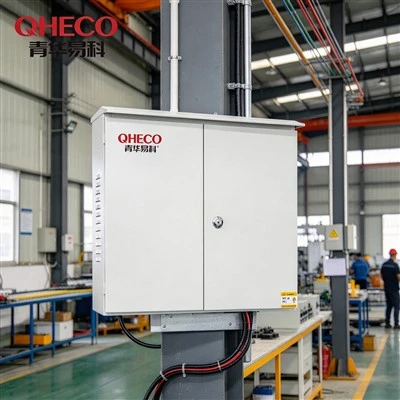

Šta vidite na fotografiji - i šta to znači
Slika koju ste postavili je industrijska instalacija udžbenika. Hajde da raščlanimo zašto ova konfiguracija funkcioniše:
| Visual Element | Inženjerska odluka |
|---|---|
| RAL 7035 svijetlo sivi epoksidni premaz | UV-stabilan, ne stvara kredu na otvorenom; odgovara standardnoj boji nosača kablova za vizuelnu doslednost |
| Dvojezična naljepnica upozorenja (kineski/engleski) | OSHA / IEC 60417 sigurnosna usklađenost; možemo isporučiti ANSI Z535, ISO 7010 ili prilagođene sigurnosne oznake |
| Bočni otvori za ventilaciju | Pasivno hlađenje za neventilirane električne prostorije; Dizajn sa rešetkama održava IP rejting |
| Montaža na zid | Nema zazora iza kutije - sprečava ulazak štetočina i zadovoljava provere prehrambenih/farmaceutskih objekata |
| Nosač kablova direktno iznad glave | Ploča sa gornjom ulaznom žlijezdom poravnava se sa završetkom ladice; nije potrebno bušenje na licu mjesta |
| Betonska zidna podloga | Ekspanzione sidrene montažne papučice za teške uslove rada predviđene za opterećenje izvlačenja od 50 kg+ |
Materijal i završna obrada - Uskladite okruženje, a ne budžet
| Ocjena | Materijal | Najbolje za | Završi |
|---|---|---|---|
| Standard Industrial | 1,2 mm hladno valjani čelik | Unutarnji poslovni, suhi industrijski | Epoksidni praškasti premaz, RAL 7035 |
| Otporan na koroziju | 1,5mm hladno valjani čelik + antikorozivni prajmer | Priobalna, vlažna, hemijska izloženost | Epoksidni praškasti premaz, prilagođeni RAL |
| Marine / Food Grade | 1,5 mm nerđajući čelik 304 | Prerada hrane, marina, farmacija | Brušeno ili elektropolirano |
| Extreme Duty | 2,0 mm nerđajući čelik 316 | Offshore, teška hemikalija, priobalni | Elektropoliran, pasiviran |
Niste sigurni koji razred?Recite nam lokaciju vašeg projekta (udaljenost od obale, vlažnost, izloženost hemikalijama) i mi to specificiramo - bez dodatne prodaje, samo pravi materijal.

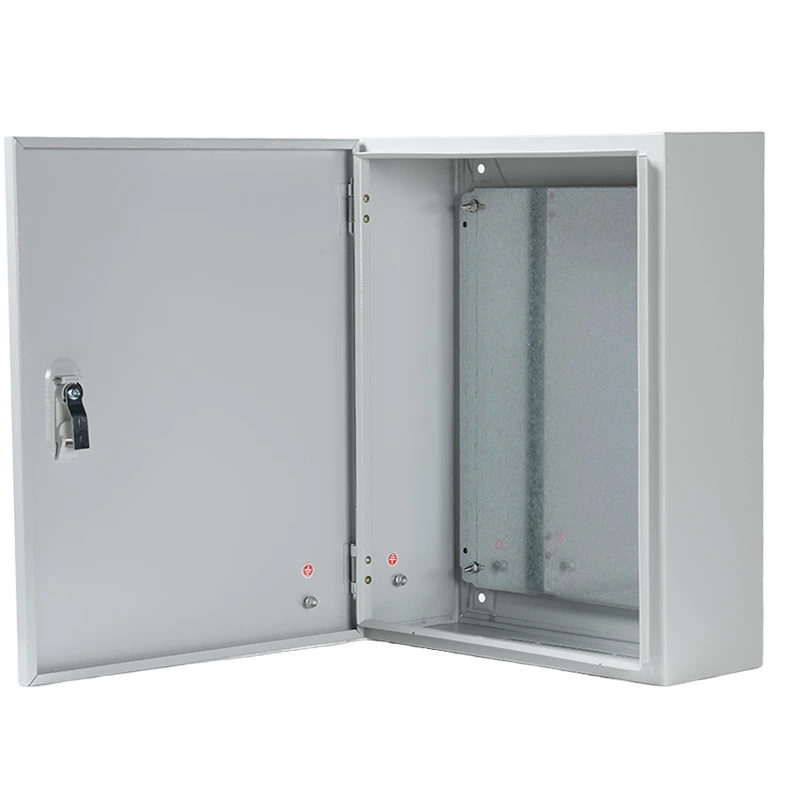

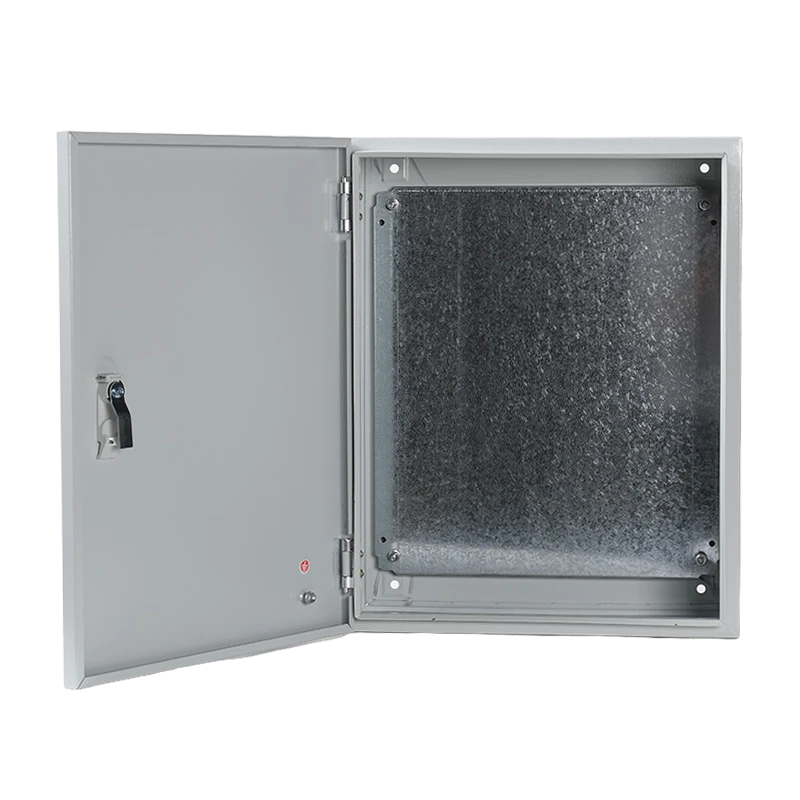

Interni izgled - tri načina za primanje kutije
Empty Shell
Kutija + montažna ploča + DIN šina
Vi naseljavate i žicate
Najbrža dostava, najniža cijena
Component-Ready
Unaprijed izbušeno za vaše specificirane prekidače / terminale
Ugrađena sabirnica za uzemljenje i neutralna šipka
Vi žicate, mi ne
Potpuno ožičen i testiran
MCB, RCD, terminalni blokovi, tajmeri - instalirani i ožičeni prema vašoj šemi
Tvornički dielektrični test i provjera kontinuiteta
Spustite svoje kablove, napajajte se, gotovo
Raspon veličina - jer "jedna veličina odgovara svima" ne odgovara ničemu dobro
| Serije | V × Š × D (mm) | Tipična primjena |
|---|---|---|
| QH-Mini | 200×150×100 do 300×250×150 | Razvodne kutije, mali upravljački krugovi |
| QH-Compact | 400×300×150 do 500×400×200 | Starteri motora, kućišta PLC-a, rasvjetni paneli |
| QH-Standard | 600×400×200 do 800×600×250 | Razvodne ploče, kućišta brojila, MCB ploče |
| QH-Large | 1000×800×300 do 1200×1000×300 | Glavni razvod, ATS kontroleri, kućišta invertera |
| QH-Custom | Bilo koje nestandardne dimenzije | Retrofit zamjene, integracija mašina |
Sve dimenzije suvanjski. Unutrašnji razmaci su smanjeni za 30-50 mm u zavisnosti od ušice za montažu na zid i debljine vrata.
Certifikati i usklađenost - ono što vaš inspektor želi vidjeti
✅ IEC 62208- Prazan standard kućišta
✅ IEC 61439-2- Za montiranu niskonaponsku rasklopnu opremu (kada je popunjena)
✅ IP55 / IP56 / IP65 / IP66- Laboratorijsko testirano treće strane, dostupni izvještaji
✅ CE oznaka- pristup tržištu EU
✅ RoHS- Usklađenost sa opasnim supstancama
✅ UL 508A- Industrijske kontrolne ploče (dostupne na zahtjev za projekte u Sjevernoj Americi)
Svaka jedinica se isporučuje sa:
Certifikat o testiranju (za naseljene ploče)
Certifikacija materijala (za narudžbe od nehrđajućeg čelika)
Izvještaj o IP testu (na zahtjev)
Lista pakovanja sa serijskim brojevima
Pakovanje i logistika - stiže spreman, nije popravljen
| Detalj | Specifikacija |
|---|---|
| Individualno pakovanje | PE rukav + 5-slojni valoviti karton sa zaštitnim kutovima |
| Bulk pakovanje | Paleta od šperploče, vezana, umotana sa zaštitom od vlage |
| Označavanje | Barkod serijskog broja, referenca projekta, upute za rukovanje |
| Dokumentacija | Lista pakovanja, sertifikat o usklađenosti, uputstvo za instalaciju (višejezično) |
| MOQ | 1 komad (uzorak) / 50 komada (prilagođeni OEM sa brendiranjem) |
| Vrijeme isporuke uzorka | 5–8 dana |
| Vrijeme proizvodnje | 12-20 dana u zavisnosti od složenosti |
| Dostava | EXW / FOB Ningbo / CIF / DDP |
FAQ - Pitanja koja ugovarači zapravo postavljaju
P: Možete li uskladiti moju postojeću širinu nosača kablova za gornji ulaz?O: Da. Režemo ploče za žlijezde tako da odgovaraju vašim dimenzijama ladice - 50mm, 100 mm, 150 mm ili po narudžbi. Pošaljite nam fotografiju završetka vaše ladice i savršeno ćemo uskladiti kutiju.
P: Fotografija prikazuje naljepnicu upozorenja na kineskom. Možete li isporučiti etikete na engleskom/arapskom/španskom?O: Apsolutno. Štampamo IEC 60417, ANSI Z535 ili potpuno prilagođene sigurnosne naljepnice na bilo kojem jeziku. Možemo poslati i neoznačenu kako biste mogli sami primijeniti.
P: Moj zid nije ravan beton - to je blokovi sa malterom. Hoće li montažne papučice raditi?O: Da. Naši prorezi omogućavaju podešavanje ±15 mm. Za neravne površine možemo isporučiti odstojne podloške ili okvire za postavljanje pozadi. Pošaljite nam sliku zida i mi ćemo vam preporučiti pravi način pričvršćivanja.
P: Da li isporučujete kućište s unaprijed instaliranim komponentama?O: Da - MCB, RCD, kontaktori, terminalni blokovi, sabirnice. Mi nabavljamo ABB, Schneider, Chint ili vašu marku. Svaka popunjena ploča je tvornički testirana prije otpreme.
P: Šta ako mi treba nestandardna boja koja odgovara brendu mog klijenta?O: Bilo koja RAL boja od 50 jedinica. Ispod toga imamo RAL 7035 (svijetlo siva), RAL 9005 (crna) i RAL 9010 (bijela) bez minimuma.
Zašto izvođači biraju QHECO umjesto lokalnih distributera
| Tipični distributer | QHECO Direct Manufacturing |
|---|---|
| Samo veličine zaliha | Bilo koja dimenzija, bilo koji izrez, bilo koja boja |
| Vrijeme isporuke 8-12 sedmica za prilagođeno | 12-20 dana proizvodnje, uzorci za 5-8 dana |
| Bez instalacije komponenti | Kompletna montaža i testiranje panela |
| Generičko pakovanje | Obilježen projektom, praćen bar kodom, paletiziran |
| Minimalno 500 jedinica za OEM | Privatna marka od 50 jedinica; kutije po narudžbi od 1 jedinice |
| Bez inženjerske podrške | CAD crteži, uputstva za instalaciju, podrška za video pozive |
Poziv na akciju - Riješimo vaš problem sa zidnim montažom
Nemojte naručiti još jednu "standardnu" kutiju i potrošiti dva dana na izradu. Pošaljite nam:
Fotografija vašeg zida i rasporeda nosača kablova
Vaša lista komponenti (ili nam samo recite aplikaciju)
Vaša potrebna IP ocjena i preferencija materijala
Primite proizvodni crtež i čvrstu ponudu u roku od 8 sati.
